Fingerstrip 指形簧片系列
详细信息
2500 - Angle series角度系列 4.8 - 10.3 mm
For mounting under 90°
用于90度以下的装配
Items marked bold are stock items.
项目标记黑色字体的为存货项目。

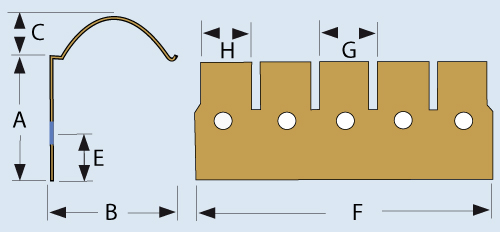

Angle fingerstrips 2501角度指形簧片
Part number零件号 |
A |
B |
C |
Ø |
E |
F |
G |
H |
2501-01 |
13,5 |
19,8 |
6,4 |
3,6 |
14,3 |
406 |
9,5 |
8,5 |
2501-02 |
19,8 |
28,7 |
10,3 |
3,6 |
14,3 |
406 |
12,7 |
11,7 |

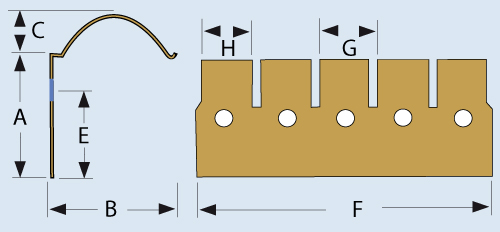

Angle fingerstrip 2502角度指形簧片
Part number零件号 |
A |
B |
C |
Ø |
E |
F |
G |
H |
2502-01 |
6,1 |
7,1 |
2,8 |
1,5 |
2,0 |
406 |
4,8 |
4,3 |
2502-02 |
7,8 |
9,4 |
3,8 |
1,6 |
2,4 |
406 |
6,2 |
5,8 |
2502-03 |
10 |
18,7 |
9,0 |
- |
- |
406 |
8,5 |
- |
2502-04 |
12,7 |
15,2 |
5,8 |
2,0 |
7,9 |
406 |
9,5 |
8,7 |

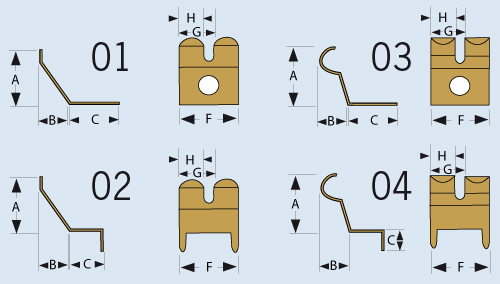

Angle fingerstrip 2504角度指形簧片
Part number零件号 |
A |
B |
C |
Ø |
F |
G |
H |
2504-01 |
8,0 |
4,0 |
7,0 |
2,6 |
8,4 |
4,8 |
3,6 |
2504-02 |
8,0 |
4,0 |
3,0 |
2,6 |
5,0 |
4,8 |
3,6 |
2504-03 |
8,2 |
3,5 |
7,0 |
2,6 |
8,4 |
4,8 |
3,6 |
2504-04 |
8,2 |
3,5 |
3,0 |
2,6 |
5,0 |
4,8 |
3,6 |

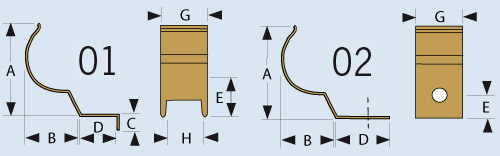

Angle fingerstrip 2505角度指形簧片
Part number零件号 |
A |
B |
C |
D |
Ø |
E |
G |
H |
2505-01 |
18,7 |
10,0 |
3,0 |
10 |
2,6 |
7,0 |
8,5 |
5,0 |
2505-02 |
17,7 |
10,0 |
- |
10 |
3,6 |
4,0 |
8,5 |
- |
